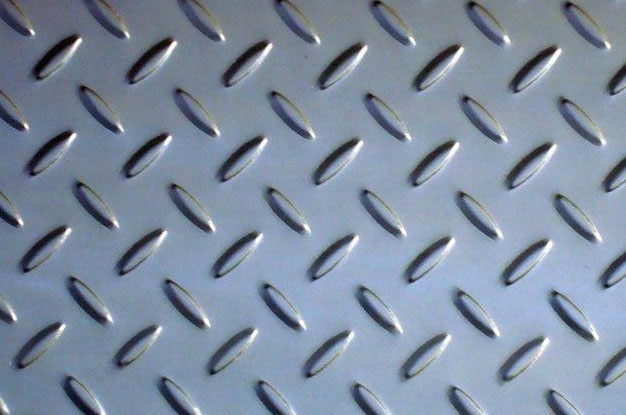

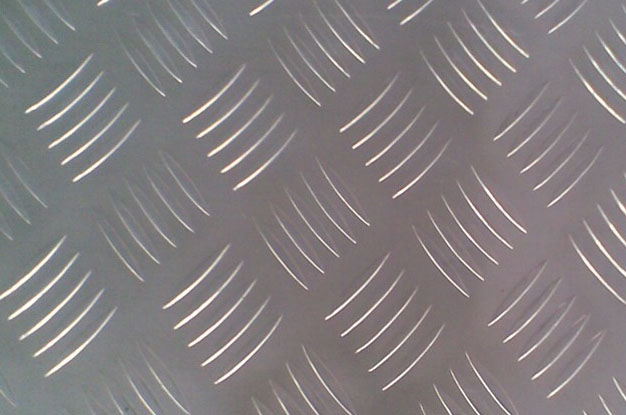

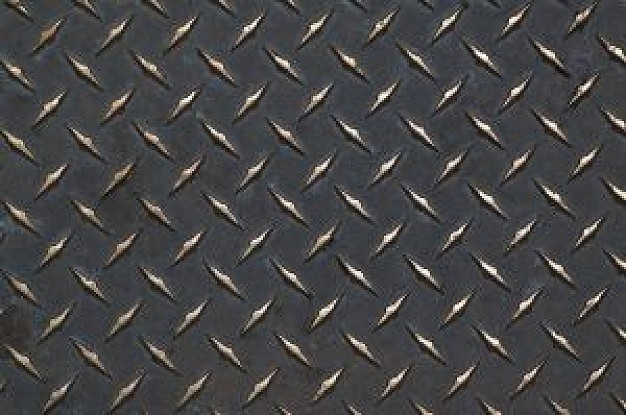

復合鋼格板是由具有一定橫跨能力的鋼格板和密封表面的花紋板組合而成的一種產品，它可任何一種型號的鋼格板和不同厚度的花紋鋼板構成。這樣既利用了花紋鋼板防滑和無空洞的特性，又充分利用了鋼格板較好的承載能力，較單純使用花紋鋼板與型鋼作支撐，大幅度降低了材料的使用、節約了成本。花紋鋼板一般其花紋成扁豆形、菱形、圓豆形、扁圓混合形狀。
|
花紋鋼板理論重量表(mm) |
||||
|
|
||||
|
基本厚度 |
基本厚度允許偏差 |
理論質量(kg/m2) |
||
|
菱形 |
扁豆 |
圓豆 |
||
|
2.5 |
±0.3 |
21.6 |
21.3 |
21.1 |
|
3．O |
±O．3 |
25.6 |
24.4 |
24.3 |
|
3.5 |
土0.3 |
29.5 |
28.4 |
28.3 |
|
4．O |
±O．4 |
33.4 |
32.4 |
32.3 |
|
4.5 |
±O．4 |
38.6 |
38.3 |
36.2 |
|
5．O |
+O．4 |
42.3 |
40.5 |
40.2 |
|
-O．5 |
||||
|
5.5 |
+O．4 |
46.2 |
44.3 |
44.1 |
|
-O．5 |
||||
|
6 |
+O．5 |
50.1 |
48.4 |
48.1 |
|
-O．6 |
||||
|
7 |
0.6 |
59 |
58 |
52.4 |
|
-O．7 |
||||
|
8 |
+O．6 |
66.8 |
65.8 |
56.2 |
|
-O．8 |
||||
|
|
|
|
|
|
|
注： |
|
|
|
|
|
1．鋼板寬度為600～1800mm，按50mm進級；長度為2000～12000mm，按100mm進級。 |
||||
|
2．花紋紋高不小于基板厚度0．2倍。圖中尺寸不作為成品檢查依據。 |
|
|||
|
3．鋼板用鋼的牌號按GB/T700，GB/T712，GB/T4171規定。 |
|
|||
|
4．鋼板力學性能不作保證，當需方有要求時，按有關標準規定，也可由雙方協定。 |
||||
|
5．鋼板以熱軋狀態交貨。 |
|
|
|
|
花紋板外形美觀、能防滑、強化性能、節約鋼材等諸多優點。在交通、建筑、裝飾裝潢、設備周圍底板、機械、造船等領域有廣泛應用。一般來說，使用方對花紋板力學性能、機械性能要求不高，因此花紋板質量主要表現為花紋成花率、花紋高度，花紋高差。目前市面上常用的厚度從2.0-8mm不等，寬度常見的有1250、1500mm兩種。按照花紋鋼板國家標準GB/T 3277規定，花紋高度應大于或等于20%基板的厚度。
