鋼格板規格型號的識別方法

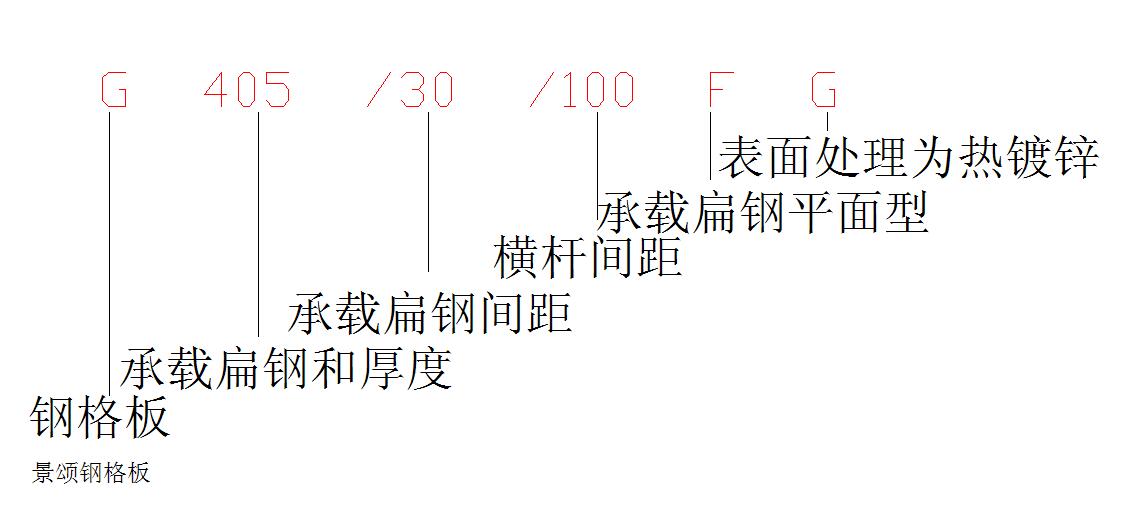

為了能夠簡化鋼格板型號的表示方法我們會采用一些簡單的字符和字母來表達各種鋼格板的術語，但是對于一些剛剛接觸鋼格板的人來說要想了解這些字符和字母所表達的意思是很難的。為此我們特簡單整理，以便各位方便了解。 根據承載扁鋼高度和厚度、承載扁鋼與橫桿之前的間距離、鋼格板結構形式、扁鋼的類型，以及表面防腐處理方式等不同，形成各種各樣的鋼格板規格，型號表示方法如圖：
注 ：
1. W —> 壓焊鋼格板(在標記中可省略)；L —> 壓鎖鋼格板（插接鋼格板）
2. 承載扁鋼的中心間距，單位為毫米；
3. 橫桿的中心間距離，單位為毫米；
4. 承載扁鋼類型的： I —> Ⅰ形扁鋼； F —> 普通扁鋼（平面型扁鋼）； S —> 齒形扁鋼。
5. 表面防腐處理狀態標記: P — 涂漆表面處理； G — 熱鍍鋅表面處理(在標記中省略)； U — 表面不作處理。
我們來舉一個鋼格板標記的例子，如：鋼格板的承載扁鋼為I型扁鋼鋼，扁鋼截面尺寸為40mm×3mm，承載扁鋼中心間距為30mm， 橫桿中心間距為50mm，生產方式為壓焊鋼格板，表面涂漆處理，那么鋼格板規格應標記為G403/30/50WIP

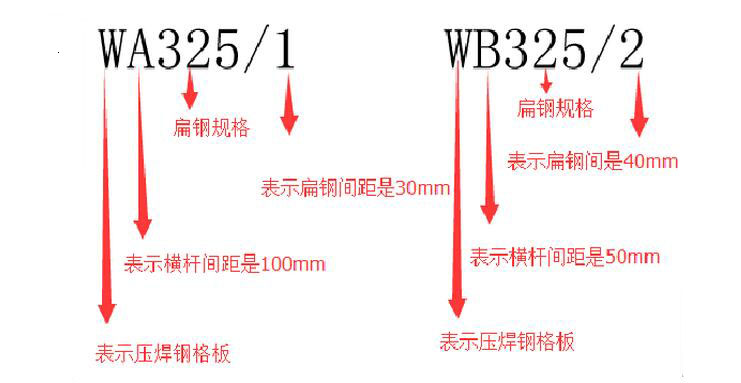

有的時候鋼格板的規格型號也可以寫成這樣：WB325/1、WA325/2，表示：
W表示壓焊鋼格板。
A表示橫桿間距是100mm，
B表示橫桿間距是50mm；
1表示扁鋼間距是30mm，
2表示扁鋼間距是40mm；
325表示扁鋼的寬度是32，厚度是5:
如圖：
